消弧過電壓保護裝置的工作原理

提供者：  來源：相地短路保護,單相接地保護,零序保護,KWXD45,KWXD4595,中性點電阻柜,相地檢測保護裝置,KWCK-1型開關狀態指示儀,保定市科威電力科技有限公司官網   時間：2020-01-13
? ? ? ?在6.3或10.5kV母線上加裝消弧及過電壓保護裝置，該裝置主要由控制器ZK、FU組件、電壓互感器、可分相操作的真空接觸器JZ及三相組合式過電壓保護器等組成。
? ? ? ?當系統發生單相接地時，信號轉換器PT產生的電壓信號U△將由低電平變成高電平，ZK接到U△變化的高電平信號后啟動中斷，ZK對Uao、Ubo、Uco的三相信號進行計算處理，判斷接地相別和接地屬性，根據接地屬性ZK作出如下處理：
? ? ? ?如果故障是穩定的金屬性直接接地，則ZK發出故障相別及接地屬性（金屬接地）的指示信號。并與微機選線保護聯絡，由它處理解決。
? ? ? ?如果故障是不穩定的間歇性弧光接地，則判定接地的相別，同時發出指令使JZ中對應的一相接地。這時，系統由不穩定的弧光接地轉變成穩定的金屬性直接接地，故障相的對地電壓降為零，故障點的弧光消矢，其他兩相的對地電壓穩定在線電壓。JZ之一動作接地?cái)?shù)秒鐘之后，ZK令接地的JZ斷開一次。若JZ斷開后再無弧光接地故障現象，說明這一接地故障是暫時的，系統恢復正常運行，ZK退回原始狀態。若JZ斷開后，再次出現弧光接地，則ZK認定這一故障為永久性的弧光接地，此時再另JZ閉合，并按預先設定的程序發出警告信號，告知值班人員故障發生的相別；同時ZK與微機選線保護聯絡，由選線保護進行處理。在JZ斷開接地點的過程中出現的短暫的過電壓，由WGB進行限制。而JZ第二次（連續的同一相）閉合接點后不再分開，只有當故障線路自動或者人工切除后，由中控室或現場給ZK發出復位指令，ZK收到復位指令后，才讓JZ斷開，系統恢復正常。

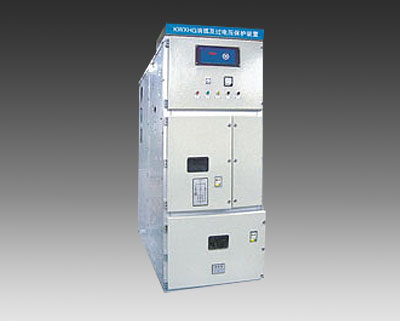

KWXHG消弧及過電壓保護裝置
